Wasserdampfdiffusion
Wasserdampfdiffusion

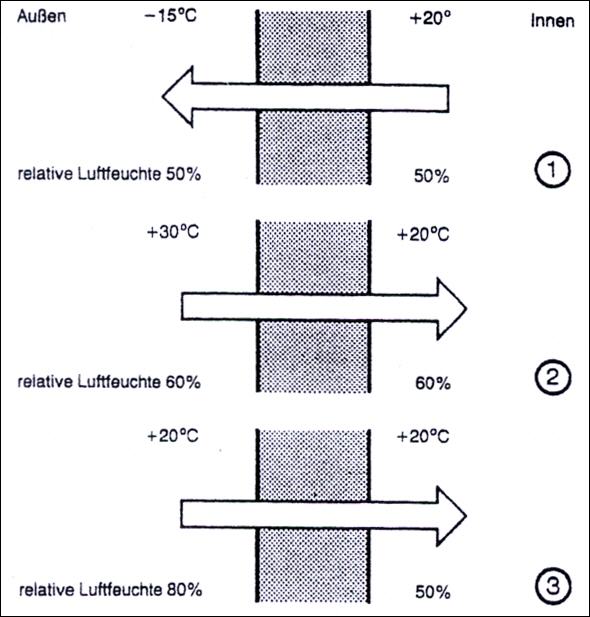

Als Wasserdampfdiffusion bezeichnet man die Eigenbewegung des Wasserdampfes durch Bau- und Dämmstoffe hindurch. Triebkraft hierfür sind unterschiedliche Wasserdampfdrücke auf den beiden Seiten eines Bauteils. Der in der Luft enthaltene Wasserdampf wandert von der Seite des höheren Dampfdrucks in Richtung des Druckgefälles. Der Wasserdampfdruck ist von der Temperatur und der relativen Luftfeuchtigkeit abhängig. Die folgende Abbildung zeigt die Wasserdampfdiffusion bei unterschiedlichen klimatischen Bedingungen.
Relative Luftfeuchte
 |
Im Winter ist in der kalten Außenluft weniger Dampf enthalten als in der warmen Innenluft - trotz gleicher relativer Luftfeuchte. Der Wasserdampf wandert dann von der warmen zur kalten Seite nach außen. Dabei kann ein Teil des Wasserdampfes im Bauteil kondensieren. |
|
|
Im Sommer kann wegen der umgekehrten Temperaturverhältnisse eine Dampfdiffusion von außen nach innen stattfinden; auch wenn die relative Luftfeuchte gleich ist. |
|
|
Eine Wasserdampfwanderung tritt aber auch bei gleichen Temperaturen ein, wenn Unterschiede in der relativen Luftfeuchtigkeit vorhanden sind. |
Wichtig: Der Stofftransport von Wasserdampf kann z.B. durch eine Dampfsperre (z.B. Metallfolien) vollständig unterbunden werden, der Wärmetransport dagegen nicht!
Zur Berechnung des Wasserdampfdiffusionsdurchlasswiderstandes, der den Widerstand kennzeichnet den ein komplettes Bauteil der Diffusion entgegensetzt, wird die wasserdampfdiffusionsäquivalente Luftschichtdicke herangezogen.
Beispiel:
In der folgenden Tabelle ist die wasserdampfdiffusionsäquivalente Luftschichtdicke für verschiedene Baustoffe ermittelt worden. So bringt z.B. ein 0,24 m starker Kalksandstein dem Wasserdampf den gleichen Diffusionswiderstand wie eine 3,6 m starke Luftschicht entgegen.
| Baustoff | Wasserdampf-Diffusionswiderstandszahl | Bauteildicke s in m | Wasserdampfdiffusions-äquivalente Luftschicht-dicke sd in m |
| Stahlbeton | 100 | 0,20 | 20,0 |
| Kalksandstein | 15 | 0,24 | 3,6 |
| Mineralfaser | 1 | 0,10 | 0,1 |
| PE-Folie | 100.000 | 0,0002 | 20,0 |
Die Wasserdampfdiffusionsstromdichte i gibt an, welche Wasserdampfmenge in kg/h durch 1 m2 eines Bauteils diffundiert.
