Aufbau von Dächern |
||||||||||||||
Aufbau von Dächern nach Nutzung
|
||||||||||||||
|
||||||||||||||

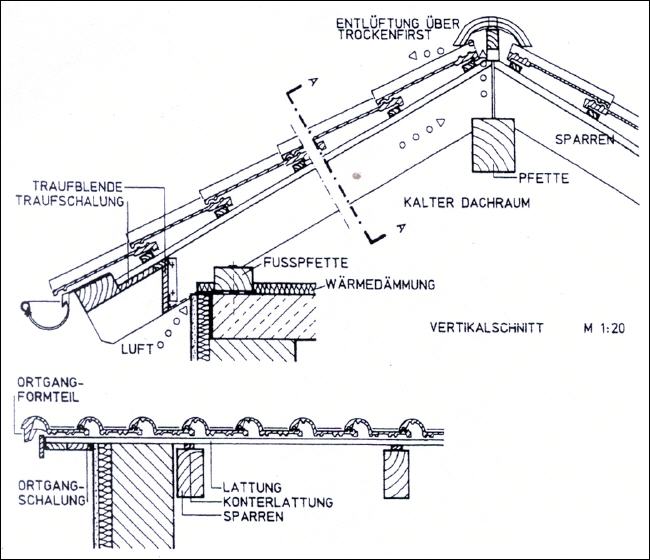

Nicht ausgebautes Sparrendach ohne Unterspannbahn |
||||||||||||||

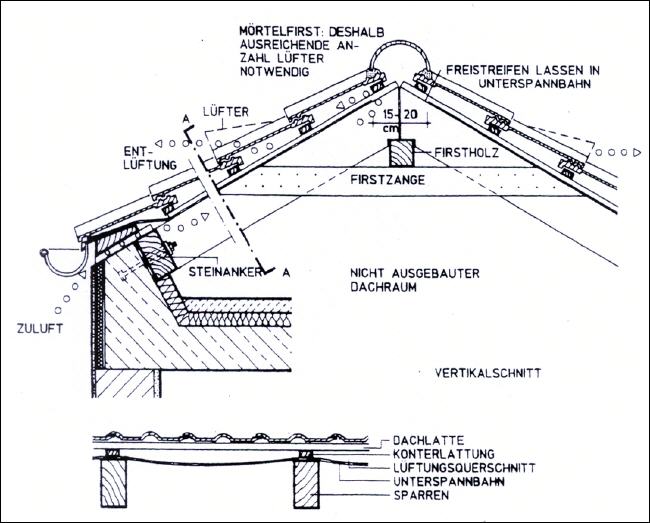

Nicht ausgebautes Sparrendach mit Unterspannbahn |
||||||||||||||
Sparrendach mit Traufenüberstand
|
||||||||||||||

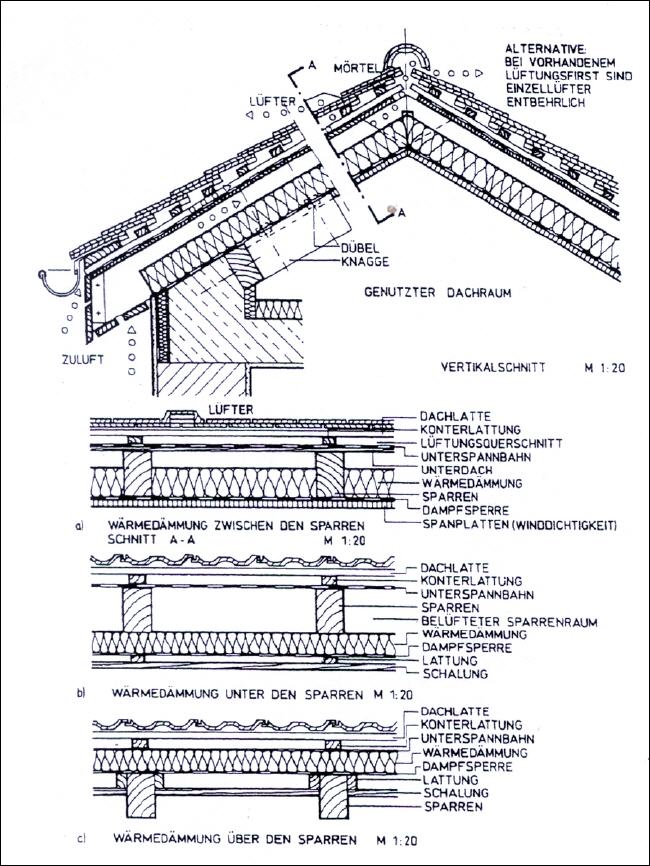

Ausgebautes Sparrendach mit Traufenüberstand (Lufteintritt durch Lochblech in der Dachlattenebene hinter der Regenrinne und durch die Traufgesimsverkleidung, Luftaustritt nach Umleitung über Firstlüfter - Alternative: Luftaustritt über Trockenfirst) |
||||||||||||||
